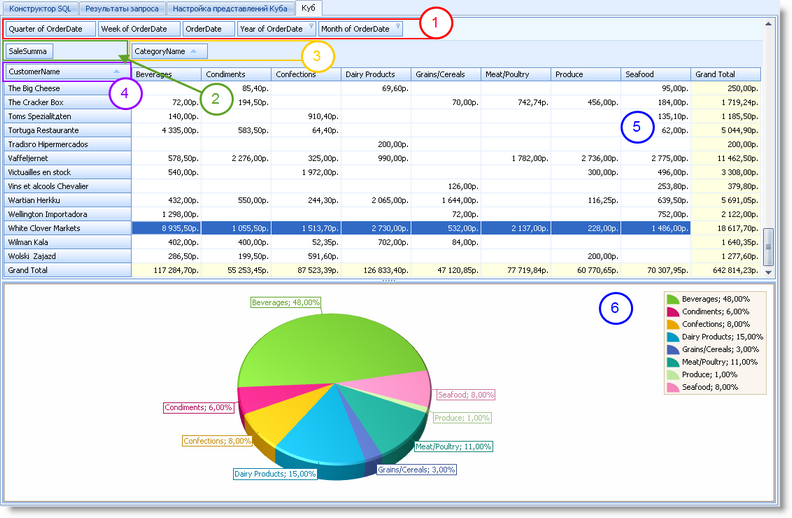

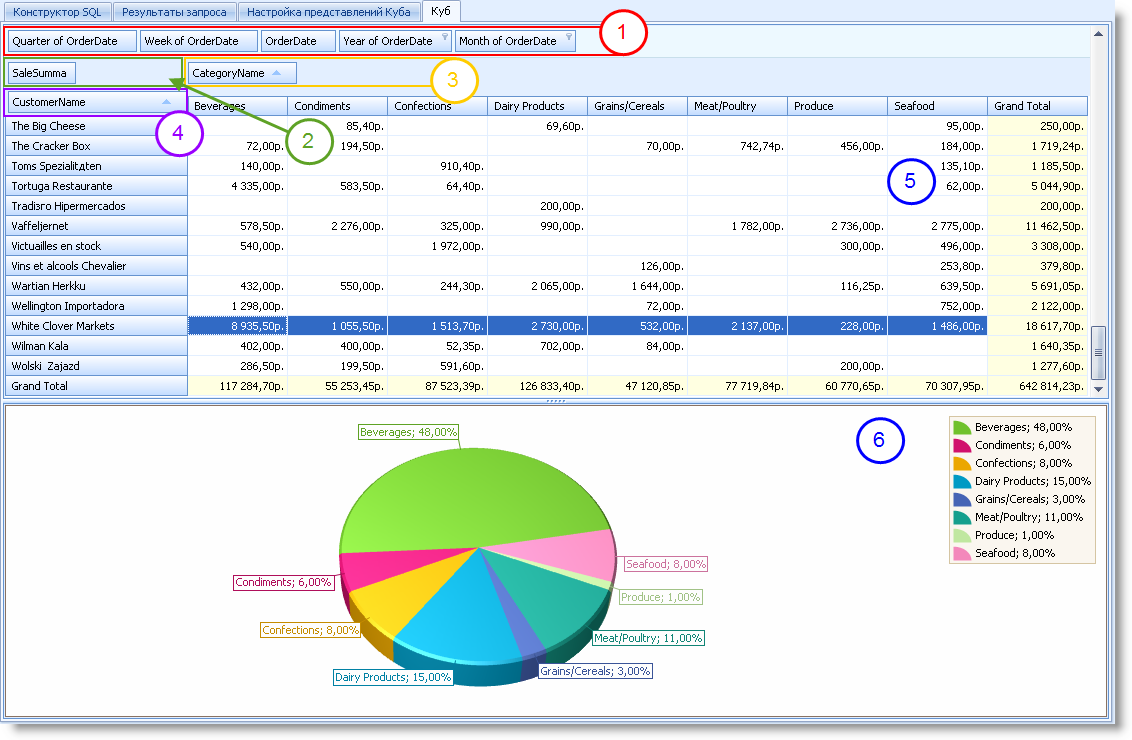

Форма, представляющая куб. Путем манипулирования положением полей запроса позволяет "вращать куб", выделять измерения и анализировать полученные диаграммы.
Вы можете получить визуальное представление любого измерения куба, просто выделив мышью группу ячеек по горизонтали либо по вертикали, а также включить несколько измерений, выделив несколько строк либо столбцов. Обратите внимание - текущее представление среза многомерной информации зависит от выбора значения "Ориентация" в группе "Настройка диаграммы" на ленте. Эта настройка определяет, что является вертикальной и горизонтальной осью у графиков и диаграмм - строки или столбцы куба. Например, измерения, расположенные по горизонтали (поперек дисплея), определяют измерения в столбцах таблицы. Строки таблиц измерений определяются измерениями, расположенными по вертикали (вдоль дисплея).
| • | Row Area - поле запроса будет строкой таблицы (куба) |
| • | Column Area - поле запроса будет столбцом таблицы (куба) |
| • | Data Area - поле таблицы будет отображаться на пересечении строк и столбцов таблицы |
| 1. | Область фильтров (Filter Area). Помещайте сюда поля запроса для отбора групп данных фильтр, накладываемый на данные. Фильтры позволяют сформировать измерение либо отобрать из множества измерений куба то, по которому будет проводиться визуализация данных. При щелчке на значке фильтра в правом верхнем углу прямоугольника, представляющего поле запроса, будет вызван список значений этого поля. Список позволяет детально настроить фильтр. |
| 2. | Область данных (Data Area) - перечень полей запроса, которые будут отображены на пересечении строк и столбцов таблицы куба. |
| 3. | Область столбцов (Column Area) - столбцы таблицы. Поддерживается вложение столбцов. Дополнительно могут быть использованы фильтры для изменения количества отображаемых столбцов - щелкните значок фильтра в правом верхнем углу прямоугольника с именем поля запроса. |
| 4. | Область строк (Row Area) - строки таблицы. Поддерживается вложение строк. Дополнительно могут быть использованы фильтры для изменения количества отображаемых строк - щелкните значок фильтра в правом верхнем углу прямоугольника с именем поля запроса. |
| 5. | Таблица куба (Pivot Grid). Позволяет использовать Drill Down для переходов между измерениями куба. Двойной щелчок на ячейке откроет дополнительно таблицу, преобразующую агрегированное значение в детальное представление данных, т.н. миникуб. |
| 6. | Окно диаграмм - визуальное представление куба, отражение измерения куба в виде графиков и диаграмм. |
|
