Настройка ПО Barcode Terminal для Windows Mobile на примере терминала сбора данных Dolphin 7850.

Автор:   Кравченко Андрей, mail@andriy.co

После разработки приложения терминала сбора данных для Android-смартфонов в достаточно сжатые сроки было реализовано приложение терминала сбора данных для устройств на базе Windows Mobile.

Проект с исходными текстами можно скачать отсюда.

Опишем процесс установки данного приложения в терминал сбора данных Dolphin 7850.

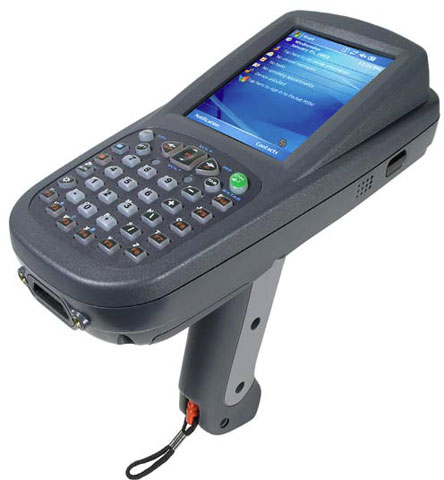

Имеем терминал следующего вида:

Данный терминал представляет собой классическое Windows Mobile устройство с дополнительными модулями. Под такими модулями мы понимаем аппаратную многофункциональную клавиатуру и имиджевый сканер высокого класса. Нужно сказать, что Dolphin 7850 относится к классу дорогих устройств, можно сказать, это один из лучших представителей семества. Тем более будет интересно сравнить этот аппарат с представителями среднего и младшего сегментов.

Итак, подключаем терминал к USB порту. Наш терминал подключается к компьютеру посредством специальной док-станции. Центр мобильных устройств Windows нормально определяет данный аппарат как устройство Windows Mobile. Откроем папку «Мой компьютер» и выберем данное устройство. Что мы видим внутри? Все вполне традиционно.

Флэш-память устройства общим объемом 64MB разбита на два блока. Системный раздел занимает 26,5MB, дополнительный раздел с названием IPSM содержит набор дистрибутивов, необходимых для работы терминала.

В разделе IPSM наибольший интерес представляет папка Autoinstall.

Откроем ее.

Когда мы производим аппаратный сброс нашего терминала, то в системном разделе удаляются все установленные программы, кроме самой операционной системы Windows Mobile. При старте системы, она просматривает папку Autoinstall и устанавливает из нее все необходимые дистрибутивы.

Наша задача разместить в папке Autoinstall несколько файлов, необходимых для работы программы.

    Итак, скопируем в папку Autoinstall следующие файлы.
  1. BarcodeTerminal.CAB – дистрибутив программы терминала сбора данных.
  2. NETCFv35.wm.armv4i.cab -дистрибутив .Net Compact Framewark. Необходим для работы .Net приложений.
  3. sqlce.ppc.wce5.armv4i.CAB – дистрибутив Microsoft SQL Server Compact Edition. Необходим для работы баз данных. Наш справочник товаров со штрих-кодами, наименованиями и количествами как раз и является типичной базой данных.

После того, как мы скопировали файлы, произведем аппаратный сброс. Для данной модели это комбинация красной кнопки и кнопки TAB, их нужно удерживать вместе в течение 5 секунд. Ну что ж, держим. Происходит сброс, дальше стандартная процедура загрузки системы с калибровкой экрана нажатием на крестики с помощью стилуса.

Дальше начинается интересное. Происходит установка пакетов из папки Autoinstall. Ждем...

После того как установка произведена, происходит перезагрузка.

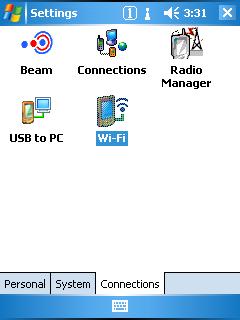

Начнем с настройки Wi-Fi соединения. В меню Start откроем Settings и на вкладке Connections нажмем Wi-Fi.

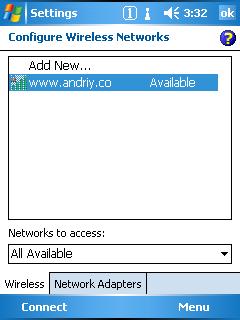

Выберем в списке обнаруженную Wi-Fi сеть.

Укажем, что подключаемся к интернет

далее введем пароль соединения и по пункту меню Next

а затем Finish завершим настройку соединения.

Если мы все сделали правильно, то напротив соединения через какое-то время появится статус Connected.

Наша модель оборудована имиджевым сканером. В отличие от обычного лазерного сканера, имиджевый сканер представляет собой цифровой фотоаппарат с процессором обработки изображения, который распознает на полученной картинке штрих-код. С точки зрения качества считывания и надежности, такой сканер имеет определенные преимущества перед лазерными и светодиодными приборами. Для обслуживания сканера нужно запустить специальную программу – ScanWedge.

Для этого в меню «Start» выберем группу Power Tools

и в открывшемся окне запустим данную программу.

После запуска в трее на рабочем столе появляется соответствующий значок.

Теперь, если мы нажмем на кнопку сканера на рукоятке, сканер будет включаться и считывать штрих-код.

Но мало считать штрих-код, нужно по штрих-коду распознать товар, и уметь сохранять введенное количество.

За это отвечает приложение Barcode Terminal. Чтобы его запустить, в меню Start выберем раздел Programs и запустим программу Andriy.Co Barcode Terminal

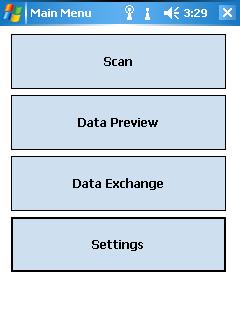

В открывшемся приложении нужно произвести ряд настроек. Нажмем кнопку Settings.

Откроется окно настроек

Введем Ip-адрес компьютера, на котором установлена программа Barcode Terminal Hosting, номер порта, а также количество по умолчанию.

Более подробную информацию о взаимодействии терминала сбора данных с приложением Barcode Terminal Hosting можно получить здесь.

После того, как настройка произведена, нажмем кнопку OK и вернемся к основному меню. Теперь можно приступить к загрузке данных в терминал. Для этого нажмем на кнопку Data Exchange и далее Import from Central Database.

Пойдет прогресс загрузки справочника товаров.

После окончания загрузки вернемся в главное меню и нажмем Data Preview.

Мы увидим таблицу товаров со штрих-кодами, ценами и уже введенными количествами. В нашем случае столбец Quantity пока содержит нулевые значения, поскольку мы еще не вводили данные по остаткам.

Из главного меню нажмем кнопку Scan.

Откроется окно, в котором мы можем отсканировать штрих-код, получить по штрих-коду наименование товара из базы данных, и ввести фактическое количество товара в данном месте.

Наведем сканер на штрих-код товара и нажмем кнопку на рукоятке.

Наш терминал издаст гудок и отсканирует товар. Если товар присутствует в базе, то будет выведено наименование и курсор переместится в поле количества. Посчитаем фактическое количество товара и введем его. Для удобства можно воспользоваться кнопками + или -. Если такой товар встретится в процессе переучета в дальнейшем в другом месте, то количество будет прибавляться.

После того, как данные по переучету собраны можно снова вызвать команду Data Exchange и произвести выгрузку данных в центральную базу.

    И, напоследок, несколько замечаний.
  1. Данное решение будет подходить для любых терминалов сбора данных на основе Windows Mobile
  2. Также данное решение может быть использовано для терминалов на базе Windows CE. При этом могут понадобиться другие би,лиотеки .Net Compact Framework 3.5 и MS SQL Compact Edition.
  3. Терминалы сбора данных на основе Windows Mobile с данной программой могут быть совместно использованы с терминалами на базе Google Android.
    Преимущества данного приложения:
  1. Данное приложение можно использовать внутри одной компании на терминалах сбора данных от разных производителей. При этом нет необходимости проводить адаптацию обмена данными индивидуально для каждой модели. Также нет необходимости в дополнительном обучении персонала.
  2. Работы через Wi-Fi. Нет необходимости каждый раз бежать к док-станции, чтобы слить или загрузить данные. Мало того, хост для обмена данными может находиться вообще в другом городе, поскольку обмен происходит через TCP/IP.
